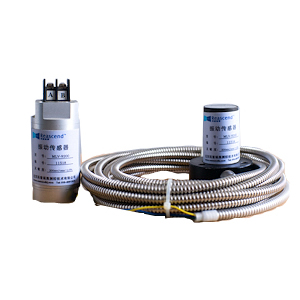

RS-9200型振动速度传感器主要安装在各种旋转机械装置的轴承盖上（如汽轮机、压缩机、风机和泵等）。它是由运动线圈切割磁力线而输出电压的电磁式传感器，因此具有工作时不需要供给电源、安装容易等特点。 RS-9200（16699）振动速度传感器可直接替换BENTLY 9200（16699）速度传感器。与振动、烈度表配接后，可以测量各种振动位移、速度等。由滚动轴承支承的转子，其振动会足够大地传到轴承座上，安装在轴承座上或者很靠近轴承外壳上的速度传感器，由内部运动线圈切割磁力线而输出电压，提供信号输送给监测仪表，用来对机械故障进行预测和报警。
技术参数
t频率响应：5Hz～1000Hz（－3db）
10Hz～1000Hz（－3db）
t灵敏度：20.0mv / mm s-1（500mV/inch/sec），±5 ％
（在80Hz，速度为10mm / s情况下测得）
t幅值线性度: <3%
t抗冲击能力：可耐最大为50g峰值的加速度
t横向灵敏度：<5%
t工作与使用温度范围：-30℃到+120℃
t最大可测位移:1mm(单峰值)
t输出电阻:≤1KΩ
t绝缘电阻: >2MΩ
t环境：耐灰尘和潮湿
t相对湿度：95%不冷凝
t外形参数：高4inches（102mm）
直径：1.6inches（41mm）
t重量：480g
µ定货型号规格
A B C
RS-9200（16699）
选择说明
A安装角度/最低工作频率选择
0 1 0°±2.5°， 5Hz（垂直安装型）
0 3 90°±2.5°，5Hz（水平安装型）
0 6 0°±100°，10Hz
规定以传感器定装面在下方时为0。
B接头选择
0 1 安装在顶部
0 2 安装在侧面
0 3 接线端块在顶部
C安装螺栓的选择
0 1 1/4-20UNC（统一标准螺纹）双头螺栓
0 2 1/4-28UNC（统一标准螺纹）双头螺栓
1 0 M10×1双头螺栓
15 M10×1.5双头螺栓
