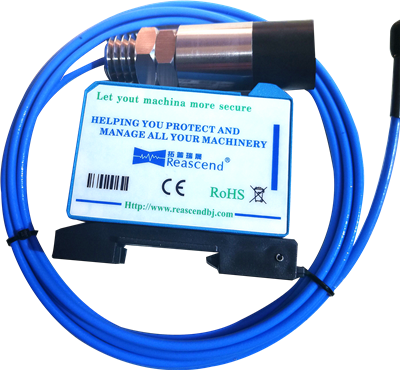

RSW3300分体式电涡流位移传感器可广泛应用于大型旋转机械的轴向位移、轴的径向振动、胀差、偏心、鉴相器、摆度、轴转速的在线监测与故障诊断中。如汽轮机组、水轮机组、压缩机、大型冷却泵、引风机、齿轮箱、磨煤机、鼓风机、水泵、风力发电机组等大型机械。同时在材料鉴定、表面不平整度测量、金属板厚度测量、材料形变测量等应用领域也得到广泛应用。

技术参数及性能
●测量参数：

●工作温度：-25～+85℃，温漂0.05%/℃。
●防护等级：IP68。
●输出形式：三线制电压或电流输出。
●频响：0～10kHz，幅频特性0～1kHz衰减小于1％，10kHz衰减小于5％；相频特性0～1kHz相位差小于-10°，10kHz相位差小于-100°
●电压输出形式传感器供电电源：
（1）+12dc～+30Vdc供电，输出范围0.1～10.5V或1～5V或0.5～4.5V，功耗≤12mA(不含输出电流)；
（2）-18Vdc～-24Vdc供电，输出范围-2～-18V，功耗≤12mA(不含输出电流)；
（3）±12Vdc～±15Vdc供电，输出0～+5V或0～+10V或-5～+5V或-10～+10V功耗≤±12mA(不含输出电流)。电流输出形式传感器供电电源：+18Vdc～ +30Vdc供电, 4～20mA电流输出, 功耗≤12mA(不含输出电流)。
●纹波（测量间隙恒定时最大输出噪声峰峰值）：电压输出形式的传感器输出纹波不大于20mV；电流输出形式的传感器输出纹波不大于30uA。
●负载能力：电压输出形式的传感器输出阻抗不大于51Ω，最大驱动信号电缆长度300m；4～20mA电流输出形式的传感器最大负载电阻不大于750Ω，带最大负载电阻时输出变化-1%。
●被测体为为圆轴且其轴心线与探头轴心线正交时，要求被测体直径大于探头直径3倍以上，否则传感器灵敏度会降低。
●被测体厚度影响传感器灵敏度。钢等导磁性好的金属材料要求其厚度大于0.1mm，铝等导磁性好的金属材料要求其厚度大于0.6mm。
●被测体材料为45#钢，否则会有误差。
●被测面应光洁、不应有洞眼、刻痕等，转速、鉴相测量可在被测面装凸台或开凹槽，位移测量一般要求被测面表面粗糙程度不超过0.8～1.6um, 轴振动测量一般要求被测面表面粗糙程度不超过0.4～0.8um。
●订货时用户必须注名被测体材料、形面、尺寸等。如用户没有在合同中约定，出厂校验时均将45#钢作被测体材料，被测体平面直径尺寸以大于3倍探头直径进行校准（如下表）

 典型应用示意图

安装方式
●标准安装

●反向安装

 ●电缆侧出

●前置器安装
1、底板安装，51mm×51mm，采用四个M4×12 GB29-76螺栓安装；
2、导轨安装，可以方便地安装在标准35mm导轨上。
●前置器与探头电缆连接
采用SpringLoc端子，有自动紧固的功能，不需要安装工具即可接线，由于不需要螺栓固定，不会发生松动。
