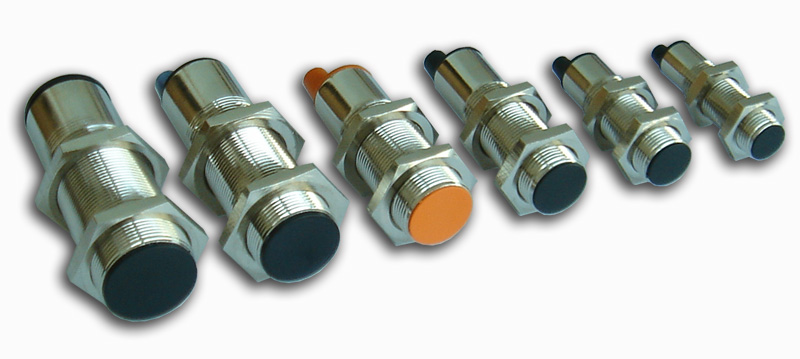

S系列转速传感器

产品型号：S系列转速传感器
产品时间：2019/7/18 14:33:34
简要描述：用钢铁材料（或其他导磁材料）做的齿轮转动，产生磁通量的变化，通过故态磁性传感元件获得信号，可测量齿轮的转动。特点是分辨率高，频响宽，可靠性高。内装放大整形电路，输出为幅度稳定的方波信号，能实现远距离传输。主要应用于将机械运动中的转动的物理量转化成方波脉冲电信号。多用于测量转速、周期、速度。广泛应用于机械、冶金、石油、化工、交通、自控、军用、汽车ABS、出租车记价器、火车车轮转速、摩托车发动机转速等各个领域。

产品咨询在线客服

产品目录

/ PRODUCT MENU 点击展开+

/ARTICLES

详细介绍

型号、外型尺寸及配件

传感器外壳用铜材料制成，外壳镀镍（不导磁）。

型号	外径D	螺扣M	壁厚	传感器长L1	长L2
S12	12.0mm	M1	0.5mm	40mm	10mm
S14	14.0mm	M1	0.5mm	40mm	10mm
S16	16.0mm	M1	0.5mm	50mm	16mm
S18	18.0mm	M1	0.5mm	50mm	16mm
S20	20.0mm	M1	0.5mm	60mm	18mm
S22	22.0mm	M1	0.5mm	60mm	18mm
S24~	24.0mm	M1.5	1.0mm	60mm	18mm
S30~	30.0mm	M1.5	1.0mm	60mm	18mm
[注] ~ 预约定制。配件：弹簧垫2个；螺丝2个；标准导线长度1.5米。

转速传感器图纸

防水结构简单，耐压能力强、密封可靠，未使用任何防水胶剂。


转动齿轮	转速传感器	输出方波信号

产品应用

主要应用于将机械运动中的转动的物理量转化成方波脉冲电信号。多用于测量转速、周期、速度。广泛应用于机械、冶金、石油、化工、交通、自控、军用、汽车ABS、出租车记价器、火车车轮转速、摩托车发动机转速等各个领域。

技术指标

供电电压

+5V、＋12V、+24V

使用温度

-40 至 +150（军品)
-20 至 +80（民品)

输出信号

高电平	≥4V(供电电压+5V)； ≥10V(供电电压+12V)； ≥10V(供电电压+24V)；

低电平<0.3V，方波。

响应频率

0.3Hz 至 10KHz

转速(转/分)=60×频率

分辨膜数

>0.5

使用湿度

<95%RH

保护形式

有限性和短路保护

触发形式

钢铁齿轮，或其他软磁材料

绝缘电阻

>50MΩ

输出方式

NPN

外壳材料

金属镀镍

应用距离

（0.2～2.5mm）正比与齿高、高速和极低速时距离应近
